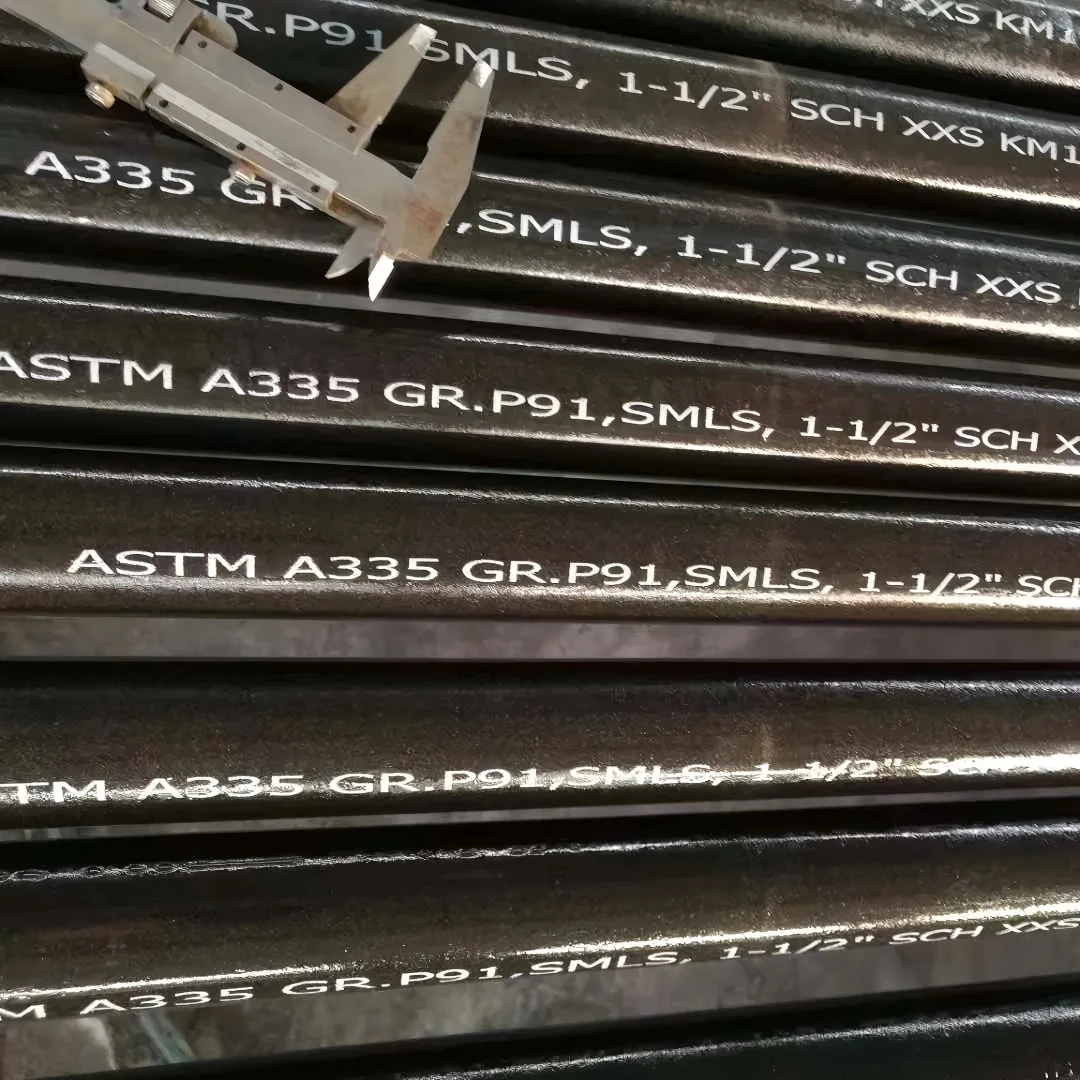

고성능 합금 배관 솔루션의 신뢰할 수 있는 공급업체로서 우리는 다음을 전문으로 합니다.ASTM A335 등급 P91 파이프(에 부합ASME SA335 P91), 고급크롬-몰리브덴-바나듐 이음매 없는 합금 강관극도의 고온-온도 및 고압-응용 분야에 맞게 설계되었습니다. 다음과 같은 최적화된 화학성분으로8.0-9.5% 크롬, 0.85-1.05% 몰리브덴, 다음과 같은 미세{0}}합금 원소로 강화됩니다.바나듐(0.18-0.25%)그리고니오븀 (0.06-0.10%), 이 등급은 탁월한 성능을 제공합니다.크리프 강도, 열 피로 저항및 최대 650도(1200도 F)의 온도에서 장기적인-구조적 안정성을 제공합니다. 현대의 초-초임계 발전소, 열 교환기 및 정유소 이송 라인에 널리 사용됩니다.P91 합금 파이프P22와 같은 기존 등급에 비해 상당한 이점을 제공하므로 더 얇은 벽 설계가 가능하고 작업 효율성이 향상됩니다. 우리의ASTM A335 P91 이음매없는 파이프글로벌 프로젝트 규정 준수를 위한 완벽한 추적성 및 지원 문서를 통해 엄격한 품질 표준에 따라 제조됩니다.
01
고품질
02
고급 장비
03
전문팀
04
맞춤 서비스
제품 설명
ASTM A335 등급 P91은 바나듐, 니오븀(콜럼븀) 및 질소와 같은 원소로 강화된 크롬-몰리브덴 합금강으로, 전체적으로 우수한 고온 성능에 기여합니다.- 재료 구성에는 제어된 양의 탄소, 망간, 인, 황, 실리콘, 크롬, 몰리브덴, 바나듐, 질소, 니켈, 알루미늄, 니오븀, 티타늄 및 지르코늄이 포함됩니다.
P91 파이프는 이음매 없는 형태와 용접된 형태로 모두 제공됩니다. 이음매 없는 파이프는 단일 빌렛에서 압출되어 균일한 구조와 향상된 압력 무결성을 보장합니다. ERW(전기 저항 용접) 유형으로 생산된 파이프를 포함한 용접 파이프는 파이프 본체를 형성하기 위해 세로 또는 나선형 용접 기술을 사용하여 스트립 또는 플레이트로 제작됩니다.
ASTM A335 P91의 기계적 특성에는 415MPa의 최소 항복 강도와 585MPa의 최소 인장 강도가 포함되어 발전 및 석유화학 산업의 고압-압력 및 고온-온도 응용 분야에 적합합니다.
합금강 P91 ERW 파이프 사양에 대한 자세한 정보를 원하거나 견적을 요청하려면 언제든지 당사에 문의하십시오. 우리는 신뢰할 수 있는 제품과 경쟁력 있는 가격으로 귀하의 프로젝트 요구 사항을 지원할 준비가 되어 있습니다.
ASME SA335 등급 P91 합금강 파이프 사양 형식
| 인치 단위의 크기 | 1/8NB~24NB인치 |
| ASTM 표준 | ASTM A 335 및 ASME SA 335 |
| 유형 | 원활한 파이프 |
| 사이즈 전문 | 대구경 사이즈 |
| 외부 치수 차트 | 19.05밀리미터 – 114.3밀리미터 |
| 벽 두께 차트 | 2.0밀리미터 – 14밀리미터 |
| 길이(밀리미터) | 최대 16000밀리미터 |
| 일정표 | 20 - XXS를 최대 250mm로 예약하세요. |
| 파이프 형태 | 원형, 직사각형, 정사각형, 유압 등 |
| 길이 | 싱글, 더블 랜덤 및 길이에 맞게 절단. |
| 파이프 및 튜브 엔드 | 일반, 경 사진, 트레드. |
ASTM A335 Gr P91 용접 파이프의 화학적 성질
| C, % | 백만, % | P, % | S, % | 시, % | 크롬, % | 모, % | V, % | N, % | 니, % | 알, % | Nb, % |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.08-0.12 | 0.3-0.6 | 최대 0.02 | 최대 0.01 | 0.2-0.5 | 8.0-9.5 | 0.85-1.05 | 0.18-0.25 | 0.03-0.07 | 최대 0.4 | 최대 0.04 | 0.06-0.10 |
합금강 P91 ERW 파이프의 기계적 및 물리적 특성
| 인장강도, MPa | A335 P91 항복 강도, MPa | 신장률, % | A335 P91 경도, HB |
|---|---|---|---|
| 585분 | 415분 | 20분 | 최대 250 |
다른 ASTM A335 등급과의 비교
| ASTM A335 등급 | BSi 등가 참조. | 재료 초점 |
|---|---|---|
| 할머니. P5 | 3604/625 | 5% 크롬 1/2% 모 |
| 할머니. P9 | 3604/629 | 9% 크롬 1% 모 |
| 할머니. P11 | 3604/621 | 1 1/4% Cr 1/2% 월 |
| 할머니. P12 | 3604/620 | 1% 크롬 1/2% 모 |
| 할머니. P22 | 3604/622 | 2 1/4% Cr 1% 월 |
| 할머니. P91 | 해당 없음(최신 CSEF) | ~9% Cr 1% Mo + V, Nb, N(수정됨) |
ASTM A335 P91 파이프 크기 차트
| 외경(mm) x 두께(mm) | 외경(mm) x 두께(mm) | 외경(mm) x 두께(mm) |
|---|---|---|
| 38.1 x 3.2 | 57.0 x 4.9 | 76.2 x 4.0 |
| 38.1 x 4.0 | 57.0 x 6.3 | 76.2 x 5.0 |
| 38.1 x 6.3 | 57.0 x 7.9 | 76.2 x 6.3 |
| 42.4 x 3.2 | 60.3 x 3.2 | 82.5 x 4.5 |
| 42.4 x 4.0 | 60.3 x 3.6 | 88.9 x 3.2 |
| 44.5 x 3.2 | 60.3 x 5.0 | 88.9 x 3.6 |
| 44.5 x 6.3 | 63.5 x 3.2 | 88.9 x 4.0 |
| 48.3 x 3.2 | 63.5 x 3.6 | 101.6 x 3.6 |
| 48.3 x 3.6 | 63.5 x 4.0 | 101.6 x 4.5 |
| 50.8 x 4.5 | 63.5 x 6.3 | 101.6 x 6.3 |
| 51.0 x 3.2 | 63.5 x 7.9 | 114.3 x 3.6 |
| 51.0 x 3.6 | 70.0 x 3.2 | 114.3 x 5.0 |
| 51.0 x 6.3 | 70.0 x 3.6 | 139.7 x 4.0 |
| 57.0 x 3.2 | 70.0 x 6.3 | 139.7 x 5.0 |
| 57.0 x 3.6 | 76.2 x 3.6 | 139.7 x 6.3 |
합금강 P91 이음매없는 파이프 벽 두께
| NPS [DN] 지정자 | 공차, 지정된 %의 % | |
|---|---|---|
| 위에 | 아래에 | |
| 1/8 ~ 2 1/2 [6 ~ 65] 포함, 모든 t/D 비율 | 20.0% | 12.5% |
| 2 1/2 [65] 이상, t/D < 또는=5% | 22.5% | 12.5% |
| 2 1/2 [65] 이상, t/D > 5% | 15.0% | 12.5% |
| (t=지정된 벽 두께, D=지정된 외경) | ||
자주 묻는 질문(FAQ): ASTM A335 등급 P91 / ASME SA335 P91 합금강 파이프
Q1: P22 또는 P9와 같은 다른 크롬{3}}몰리 등급에 비해 ASTM A335 P91을 사용하는 주요 이점은 무엇입니까?
A:P91의 가장 큰 장점은고온에서 훨씬 더 높은 강도. P91은 고급 화학 성분(바나듐, 니오븀, 질소 포함)으로 인해 탁월한 성능을 제공합니다.크리프 강도그리고열 피로 저항. 이를 통해 배관 시스템을 설계할 수 있습니다.더 얇은 벽 두께P22 또는 P9에 비해 특히 초-초임계 발전소 및 고압-압력 배관에서 재료비 절감, 무게 감소, 열 응력 감소로 이어집니다.
Q2: ASTM A335 P91의 전체 화학 성분은 무엇입니까?
A:P91은 최적의 성능을 위해 세심하게 균형 잡힌 구성을 갖춘 복잡한 합금입니다.
크롬(Cr): 8.00 - 9.50%
몰리브덴(Mo): 0.85 - 1.05%
바나듐(V): 0.18 - 0.25%
니오븀(Cb/콜럼븀): 0.06 - 0.10%
질소(N): 0.030 - 0.070%
탄소(C): 0.08 - 0.12%
망간(Mn): 0.30 - 0.60%
실리콘(Si): 0.20 - 0.50%
니켈(Ni):0.40% 이하
알루미늄(Al):0.02% 이하
인(P):0.020% 이하
황(S):0.010% 이하
Q3: A335 P91 파이프의 최소 기계적 특성은 무엇입니까?
A:표준에 따라 보장되는 최소 기계적 특성은 다음과 같습니다.
인장 강도:585MPa(85,000psi)
항복 강도:415MPa(60,000psi)
Q4: 이음매 없는 P91 파이프와 용접 P91 파이프의 차이점은 무엇입니까?
A:차이점은 제조 공정에 있습니다.
심리스 P91(ASTM A335):견고한 빌렛을 관통하여 제조되므로 종방향 용접이 없는 균질한 파이프가 생성됩니다. 이는 가장 중요한 고압 애플리케이션에 선호되는 선택입니다.-
용접 P91(예: ASTM A691):판이나 시트로 형성되고 세로 방향으로 용접됩니다(ERW 또는 SAW). 직경이 크면-비용 효율적이지만 용접 이음매는 무결성을 보장하기 위해 광범위한 비파괴 검사(NDT)가 필요한-중요한 영역입니다.
Q5: P91 피팅, 플랜지 및 플레이트에 대한 올바른 표준은 무엇입니까?
A:규정을 완전히 준수하는- P91 배관 시스템의 경우 다음과 일치하는 재료 표준을 지정하세요.
파이프 피팅(엘보우, 티): ASTM A234 WP91
플랜지 및 단조 피팅: ASTM A182 F91
제작용 강판: ASTM A387 91등급
Q6: P91 소재에 열처리가 왜 그렇게 중요한가요?
A:P91에는 정확한 정보가 필요합니다.노멀라이징(1040-1080도) 및 템퍼링(730-780도)독특한 개발을 위한 열처리강화 마르텐사이트 미세조직. 이 구조는 높은-강도와 크리프 저항-특성을 갖고 있습니다. 부적절한 열처리는 기계적 테스트에 실패하고 서비스 수명을 심각하게 단축시킵니다.
Q7: P91의 구체적인 용접 과제는 무엇이며 어떤 절차가 필요합니까?
A:용접 P91은 경화성으로 인해 매우 복잡합니다. 요구되는 사항은 다음과 같습니다.
엄격한 예열-및 패스간 제어:균열을 방지하기 위해.
정확한 용가재 선택:일반적으로 TIG의 경우 ER90S-B9, SMAW의 경우 E9015-B9입니다.
필수 사후-용접 열처리(PWHT):용접 부위를 단련하고 필요한 인성을 달성하려면 엄격한 온도 범위(~760도) 내에서 용접 직후 수행해야 합니다.
제어된 냉각 속도:용접 후 및 PWHT 전.
Q8: P91 파이프에 대해 어떤 인증 및 테스트를 제공합니까?
A:우리는 모든 재료를 완벽하게 공급합니다.재료 테스트 인증서(MTC)EN 10204 3.1/3.2에 따라 인증된 화학 분석 및 기계적 테스트 결과가 포함됩니다. 표준 수압 테스트가 포함되어 있으며 다음과 같은 추가 NDE 인증을 제공할 수 있습니다.초음파 테스트(UT)그리고방사선 사진 테스트(RT)프로젝트 요구 사항에 따라.
Q9: A335 P91은 어떤 응용 분야에서 가장 일반적으로 사용됩니까?
A:P91은 다음을 포함하여 가장 까다로운 고에너지 응용 분야에 적합한 재료입니다.-
주 증기 라인 및 고온 재가열 라인초-초임계 발전소에서.
고압-보일러 구성요소그리고 헤더.
중요한 배관극한의 온도/압력 조건을 가진 석유화학 및 공정 산업에서.
Q10: 귀하의 P91 제품은 국제 압력 장비 코드 준수를 지원합니까?
A:전적으로. 당사의 자료와 포괄적인 문서는 귀하가 다음을 포함한 주요 국제 규정 및 지침을 준수할 수 있도록 지원하도록 설계되었습니다.ASME 보일러 및 압력 용기 코드, 유럽인압력 장비 지침(PED 2014/68/EU)및 기타 지역 표준을 통해 글로벌 프로젝트 승인을 보장합니다.
