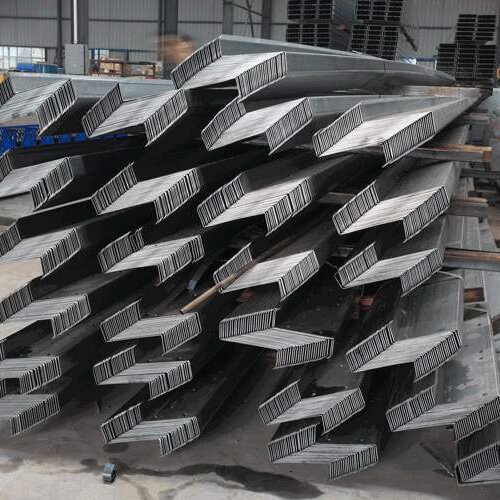

Z-자형 강철







단면 높이(H)	플랜지(A/B)	립(C)	두께(t)	공통 등급	표면 마감
100mm	40~60mm	15~20mm	1.5~3.0mm	Q235 / Q345 / S280GD / S350GD	사전-아연도금/HDG
120mm	40~70mm	15~20mm	1.5~3.0mm	Q235 / Q345 / S350GD	사전-아연도금/HDG
140mm	50~70mm	15~20mm	1.5~3.0mm	S350GD / S390GD	사전-아연도금/HDG
160mm	50~80mm	15~25mm	1.5~3.0mm	S350GD / S420GD	사전-아연도금/HDG
180mm	60~80mm	15~25mm	1.5~3.0mm	S420GD / S450GD	HDG / 맞춤형
200mm	60~85mm	15~25mm	1.5~3.0mm	Q345 / S350GD	HDG / 맞춤형



매개변수	미터법	장엄한
높이(웹)	100 – 300mm	4" – 12"
플랜지 폭	40 – 80mm	1.6" – 3.1"
두께	1.5 – 3.5mm	0.059" – 0.138"
길이	3 m – 12 m	10피트 – 40피트
표면	아연 도금 / 블랙 스틸
생산방식	냉간 압연 성형

프로젝트 요구 사항에 따라 맞춤형 크기 및 펀칭 구멍을 제작할 수 있습니다.



크기(mm)	두께(mm)	체중(kg/m)
Z100 × 50	1.8 – 2.5	3.8 – 5.2
Z120 × 50	1.8 – 2.5	4.3 – 5.8
Z150 × 60	2.0 – 3.0	6.0 – 8.6
Z180 × 70	2.0 – 3.0	7.2 – 9.8
Z200 × 70	2.0 – 3.0	8.1 – 10.7
Z250 × 75	2.5 – 3.5	10.5 – 13.8





Z-형 강철은 일반적으로 고강도 아연 도금 강철을 사용하여 제조됩니다.-

기준	등급
ASTM	ASTM A653 SS / ASTM A653 G550
KO	S350GD / S450GD
GB	Q235 / Q345

이러한 소재는 탁월한 구조적 강도와 장기적인-내구성을 보장합니다.



표면 유형	설명
열간-딥 아연도금	부식 방지를 위한 아연 코팅
사전-아연도금	롤 성형 전에 아연 도금된 강철 코일
그린	미적 및 환경 보호를 위한 추가 코팅

일반적인 아연 코팅 두께 범위는 다음과 같습니다.60g/m² ~ 275g/m².

높은 구조적 효율성

Z- 모양의 프로파일은 지붕 및 벽 구조에 탁월한 굽힘 저항성과 하중 분산을 제공합니다.

경량 구조

기존 구조 빔과 비교하여 Z 퍼린은 강도를 유지하면서 전체 구조 중량을 줄입니다.

쉬운 설치

Z-형 철재 단면이 겹쳐 설치가 가능하여 구조적 안정성이 향상되고 설치 시간이 단축됩니다.

우수한 내식성

아연 도금 코팅은 강철을 녹 및 환경 부식으로부터 보호합니다.

비용-효과적인 구조 솔루션

고강도, 경량 설계 및 효율적인 설치가 결합된 Z형 강철은 현대 건설 프로젝트에 비용 효과적인-선택이 됩니다.



Z-형 강철은 강철 구조 건설 및 산업 건축 프로젝트에 널리 사용됩니다.

강철 구조물 건물

산업용 건물 및 강철 프레임워크를 위한 주요 지지 구성요소입니다.

루핑 시스템

금속 지붕 시트를 지지하는 데 사용되는 지붕 도리.

벽 띠

벽 클래딩 시스템의 구조 부재.

창고 및 공장

대규모 창고 및 공장 구조에 일반적으로 사용됩니다.-

농업 건물

온실, 헛간 및 저장 시설.



모든 Z-형강 제품은 엄격한 품질관리 기준에 따라 제조됩니다.

검사 절차에는 다음이 포함됩니다.

원료검사

치수 측정

두께 테스트

아연 코팅 두께 테스트

표면 품질 검사

구조적 강도 검증

다음과 같은 제3{0}}자 검사SGS, BV, TUV 또는 Intertek요청 시 이용 가능합니다.

제품은 다음과 같이 공급될 수 있습니다.밀 테스트 인증서(MTC EN 10204 3.1).



안전한 국제운송을 위해 Z-형강은 수출규격에 따라 포장됩니다.

표준 포장에는 다음이 포함됩니다.

스틸 스트랩과 함께 제공됩니다.

방수 플라스틱 포장

번들 식별 라벨

수출용 강철 팔레트 또는 목재 팔레트

사용 가능한 배송 조건:

본선 인도

CFR

CIF

DDP

프로젝트 요구 사항에 따라 맞춤형 마킹, 라벨링 및 포장이 가능합니다.







등급	항복강도(MPa)	인장강도(MPa)
Q235	235 MPa 이상	375~500MPa
Q345	345MPa 이상	470~630MPa
S280GD	280 MPa 이상	360 MPa 이상
S350GD	350MPa 이상	420 MPa 이상
S420GD	420 MPa 이상	480 MPa 이상





가볍지만 강도는 높다최적화된 Z 지오메트리 덕분입니다.

뛰어난 스패닝 능력루핑 프레임워크용.

아연 도금 부식 방지실외 및 산업용.

겹쳐지기 쉬운 디자인설치 시간과 비용이 절감됩니다.

호환 가능태양광 설치 시스템, 강철 작업장, 헛간, 그리고 모든 금속 건물.



원료 준비: 규격에 맞는 열연강판이나 강판을 원료로 선택하고, 품질검사를 실시하여 재료의 화학적 조성 및 기계적 성질이 요구사항에 맞는지 확인합니다.



풀림 및 레벨링: 원재료 코일을 언코일러로 풀어낸 후 레벨링기로 레벨링하여 원재료의 평탄도를 확보합니다.



냉간 굽힘 형성: 레벨링된 스트립강을 냉간절곡성형기로 보내 일련의 연속롤러를 통해 점차적으로 Z-형강의 형태로 굽혀집니다.



절단: 성형된 Z-형강을 전단기나 톱을 사용하여 필요한 길이로 절단합니다.



표면 처리: Z-형강의 내식성 및 외관을 향상시키기 위해 아연도금, 스프레이 등의 표면처리를 할 수 있습니다.





지붕 및 벽 도리철강 건물의 경우

태양광 발전 설치 시스템

산업 및 농업 창고

상업용 창고 및 물류 센터

조립식 및 모듈식 건물

바람과 모래 보호 구조

패널, 클래딩 및 단열재를 위한 지지 프레임



1. C-형강에 비해 Z-형강의 주요 장점은 무엇입니까?

Z-자형 강철은 다음을 허용합니다.관절에 겹치는 것, 더 나은 연속성과 증가된 스팬 용량을 제공합니다.-긴 지붕 스팬에 이상적입니다.

2. 아연 도금에 어떤 코팅 두께를 제공합니까?

사전-아연도금:Z120–Z275
용융-아연도금:70–120 μm, 최대200 μm해안 또는 부식이 심한-지역에 적합합니다.

3. Z-형 강철에 사전-펀칭 구멍이 있는 상태로 공급할 수 있나요?

예. 우리는 제공합니다CNC 펀칭지붕 레이아웃, 태양열 브래킷 요구 사항 또는 구조 설계 도면에 따라.

4. 공급할 수 있는 최대 길이는 얼마입니까?

일반적인 길이:4~12미터
최대 길이:15미터(컨테이너 선적에 따라 다름)

5. 고강도 도리 시스템에 가장 적합한 강철 등급은 무엇입니까?

더 높은 하중-지탱 구조의 경우,S350GD, S420GD 또는 Q345권장됩니다.

6. Z Purlin을 태양광 발전 장착 프레임에 사용할 수 있습니까?

예. 많은 지상-장착형 및 옥상 PV 시스템이 사용됩니다.아연 도금 Z-섹션프레임, 레일 및 빔 지지대용.

7. 귀사의 Z-형강 제품은 어떤 표준을 충족합니까?

우리는 준수합니다ASTM, EN, ISO, 중국 GB 표준. MTC(EN 10204 3.1)가 제공됩니다.

8. 직진도 및 치수 공차는 어떻게 제어되나요?

냉간-성형 기계 사용서보 제어 및 롤러, 다음EN 10346 / GB/T 2518치수 공차.

9. 제작 후 절단 모서리에 방청 처리를 지원합니까-?

예. 아연-이 풍부한 에폭시 페인트를 적용하여 가장자리를 완벽하게 보호합니다.

10. 수출 배송에는 어떤 포장재를 사용합니까?

스틸 스트랩 + 방수 포장이 함께 제공됩니다.
맞춤형 팔레트 포장은 태양광 EPC 및 건설 계약업체에 제공됩니다.
